ABB負荷型跌落式熔斷器LBU II-12/100-12.5
ABB負荷型跌落式熔斷器LBU II-12/200-12.5
NCX-100/12.5KA
NCX-200/12.5KA
NCX-12/200-12.5
NCX-12/100-12.5

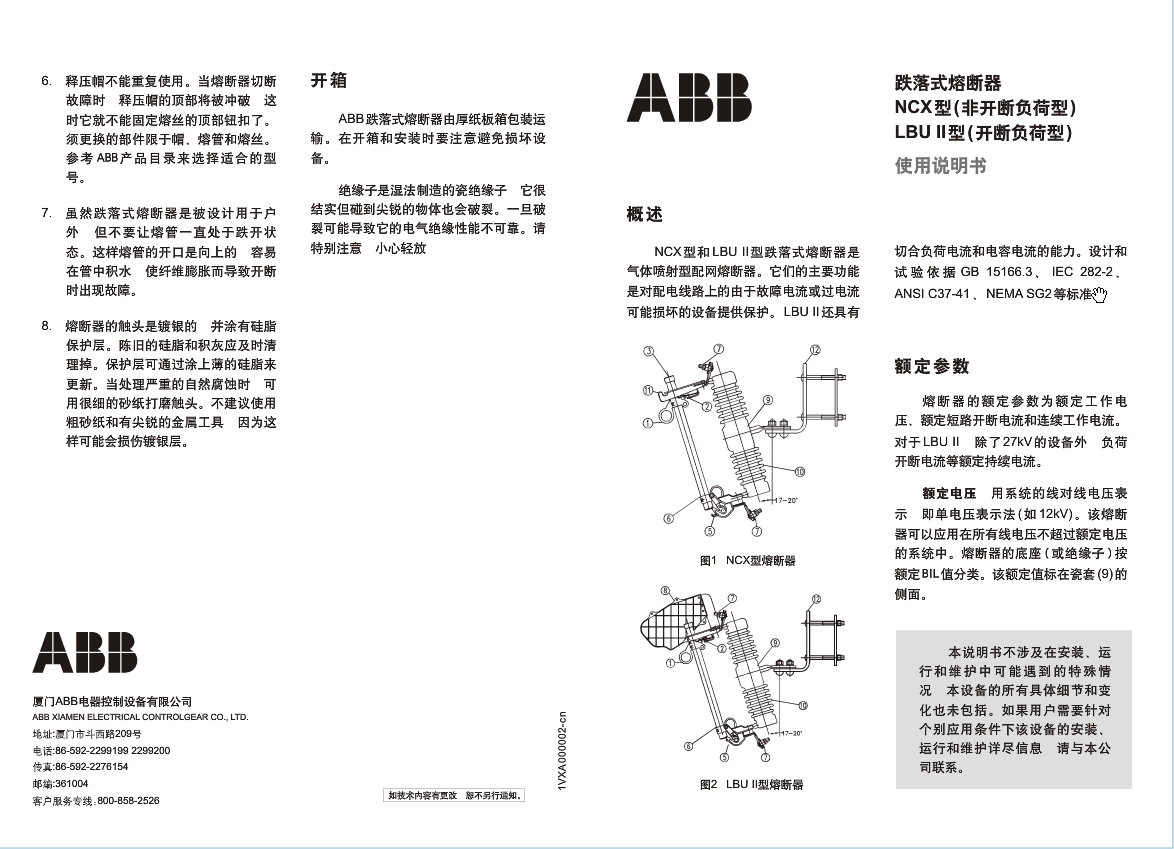

NCX型熔斷器有對工業提供安全、可靠的過電流保護的長期歷史，NCX設計將對可能由于系統過負載或故障條件而引起損壞的設備提供過電流保護。
　此外，NCX型熔斷器具備應用的靈活性，優良的特性，安裝簡便，長時間的無故障運行和使用壽命等優點。
卓越的故障電流開斷能力
　8kA/12kV\12.5kA/12kV和16kA/12kV(最多可達4次)的故障電流開斷能力；
應用范圍
100A載熔件將容納額定電流6A～100A的熔斷件。200A栽熔件將容納額定電流100A～200A的熔斷件。對于特定的使用場合，合適的熔斷件規格和形式的選擇是隨要承栽的持續負載電流、保
護的設備型式和其他過電流保護設備要求的配合而變化。保護設備的形式包括斷路器、電力重合器以及電纜和線路。
NCX型熔斷器提供多種故障電流分斷。通過使用釋壓帽或熔斷件擴展帽達到的靈活性。100A釋壓帽設計成13780kPa 壓力下排氣，200A釋壓帽設計成8957kPa壓力下排氣。釋壓帽使NCX更有
效地從熔斷器管?chē)姵鲭婋x氣體并大大地提高了它的分斷能力。熔斷件擴展帽使用在要求單噴的配置中，熔斷件擴展使可熔單元處于更低的位置，從而減小了大量管內的壓力，這些使熔斷管具
備更高的分斷容量。
依據標準
　NCX型熔斷器和設計和試驗滿足以下標準的要求：
　NEMASG-2-1986
ANSI C37.41.1994, 　　ANSI C37.42-1989
GB 15166.3-1994， 　　DL./T 640-1997
NCX-12/100-12.5 NCX-12/100-12.5 NCX-12/200-12.5
NCX-12/200-12.5

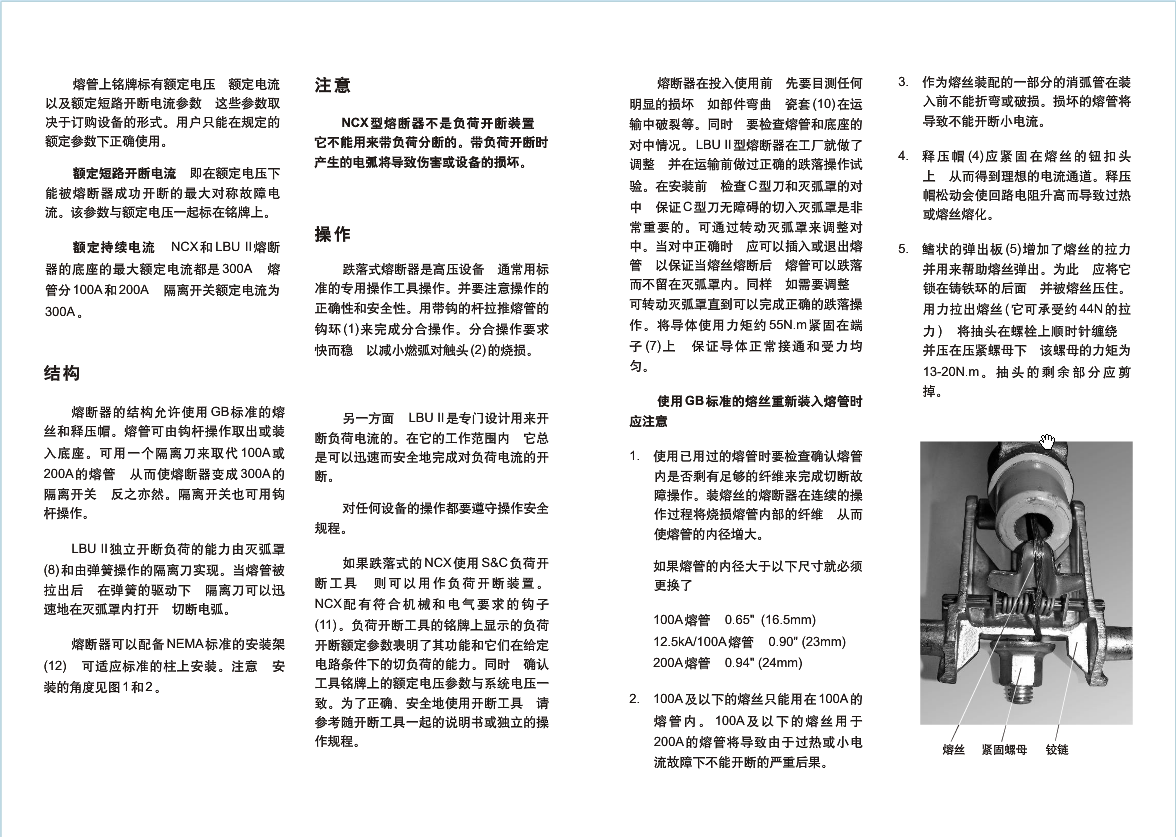

NCX型熔斷器機構組成及其優點
熔管機構
　NCX型熔斷器的載熔體為防潮熔管。
熔斷器底座
NCX系列產品的底座由嵌入式機械結構和絕緣子組成。安裝機械機構金屬桿采用特殊的粘結在一起，可承受開斷短路電流時產生的電動力。
優點
防潮熔斷件管具備不吸潮、不變形，開斷容量大，抗紫外線，壽命長等優點；具備優良的電氣特性、絕緣強度以及優良的機械剛性、自潔能力；
整體機構對中性好，安裝方便，安全可靠。
主要技術參數

額定工作電壓 　12kV/24(27)kV
額定連續工作電流 　100A/200A
額定頻率 　50Hz
熔斷器底座額定電流 　100A/200A
額定短路開斷電流 　8kA/100A
12.5kA/100A
16kA/100A(4次)
12.5kA/200A
16kA/200A(1次)
工頻耐壓濕試 　30kV
工頻耐壓干試 　42kV
額定雷電沖擊電壓 　125kV
爬電比距 　32.3mm/kV
機械壽命 　500次連續分、合閘　
海拔高度不超過 　1000m
環境溫度 　-40℃ ～ +70℃
LBU Ⅱ型負荷型跌落式熔斷器
概述
LBU?、蛐腿蹟嗥鲗τ谂潆娤到y除了作為熔斷器使用以外也作為戶外負荷開關使用。負荷開斷由一個獨立的負荷開斷滅弧柵限制了電弧并提供去游離作用。
常規操作的負荷開斷用帶鉤的桿正常地拉開熔斷器進行。負荷開斷特性延長了熔斷器的壽命。獨立的負荷開斷原理能夠實現線路工人用普通的操作桿輕松、安全地切斷負荷電流。
卓越的故障電流開斷能力
12.5kA/12kV和16kA/12kV（最多可達4次）的故障電流開斷能力；
應用范圍
　電容器組
LBU Ⅱ型熔斷器為電容器組提供過電流保護并給出沒備帶點的可見指示，也提供了簡便和廉價的開斷電容電流的能力。
變壓器的切合
　LBU Ⅱ型熔斷器可用于切合單相和三相變壓器組的勵磁電流。
　分段
LBU Ⅱ型熔斷器提供一種在維護期間或意外條件不對單相和三相、環路和支線進行分段的簡便方法。
　上引線電桿
LBU Ⅱ型熔斷器提供一種切合伴隨在地下饋線電纜上引到電桿的情況下引起的電容電流的解決方法。
依據標準
LBU Ⅱ型熔斷器的設計和試驗滿足以下標準的要求：
NEMA SG-2-1986
ANSI C37.41.1994，ANSI C37.42-1989
GB 15166.3-1994，DL/T 640-1997，
LBU Ⅱ型熔斷器結構組成及其優點
　熔管結構
LBU Ⅱ型熔斷器的載熔體為防潮熔管。
　熔管器底座
LBU Ⅱ系列產品的底座由嵌入式機械結構和絕緣子組成。安裝機械機構金屬桿采用特殊的粘結材料與絕緣子粘結在一起，可承受開斷短路電流時產生的電動力。
　優點：
防潮熔斷件管具備不吸潮、不變形，開斷容量大，抗紫外線，壽命長等優點；電氣特性、絕緣強度以機械剛性、自潔能力；
整體機構對中性好，安裝方便，安全可靠。
主要技術參數

額定工作電壓 　12（15）kV/24(27)kV
額定連續工作電流 　100A/200A
額定頻率 　50Hz
熔斷器底座額定電流 　100A/200A
額定短路開斷電流 　12.5kA/100A
16kA/100A(4次)
12.5kA/200A
16kA/200A(1次)
工頻耐壓濕試 　30kV
工頻耐壓干試 　42kV
額定雷電沖擊電壓 　125kA
爬電比距 　32.3mm/kV
機械壽命 　500次連續分、合閘
海拔高讀不超過 　1000m
環境溫度 　-40℃ ～ +70℃
